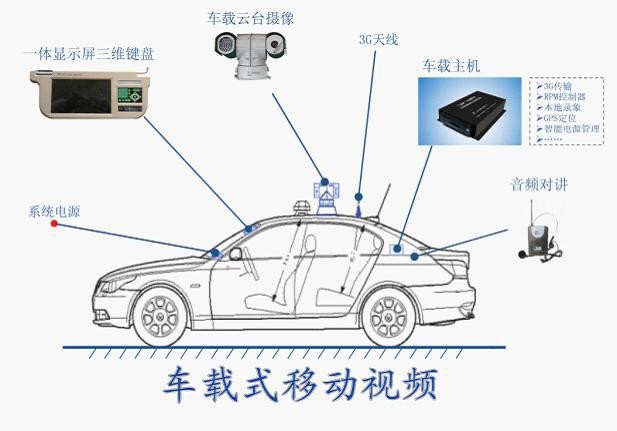

車載式移動視頻傳輸系統TR-CA2010

產品名稱

產品型號

備注

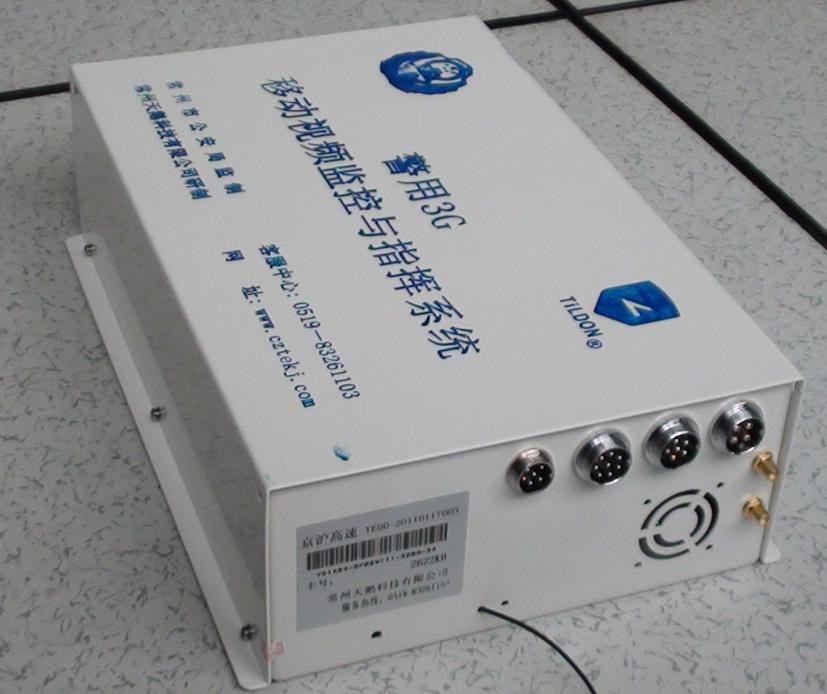

車載主控設備

TE-VA1004

專業車載防震技術

嵌入式微電腦RPMC中央控制

音視頻傳輸

l 4路PAL/NTSC制彩色/黑白模擬視頻信號輸入

l 單卡設備，全網絡數據傳輸，動檢測網絡帶寬狀態，自動調整圖像質量、傳輸幀率

l H.264視頻壓縮算法

l 3G公網數據傳輸，支持VPN網絡傳輸

l 登錄/數傳全程加密，安全認證保密機制，128位加密算法

l 支持TCP/IP、ARP、HTTP、SMTP、RDP、RTP、DHCP、PPPOE等

云臺控制及存儲

l 遠程及本地控制，支持多種通用協議

l 內置式硬盤錄像機

l 存儲方式為流式文件

l 錄像循環覆蓋

l 支持本地OSD菜單控制，可本地回放錄像

l 支持4路視頻錄像

l 支持U盤、USB硬盤等導出錄像

車載

攝像機

TE-2626

l 紅外夜視距離大于80米

l 全天候環境設計，高強度鋁合金精鑄外殼，超強抗震抗沖擊、防腐蝕，防護等級達到IP66

l 水平360°無限位旋轉，垂直180°無盲點

l 6條巡視軌跡，150個預置位

l 水平解析480TVL

l 索尼機芯，變焦26*12倍變焦

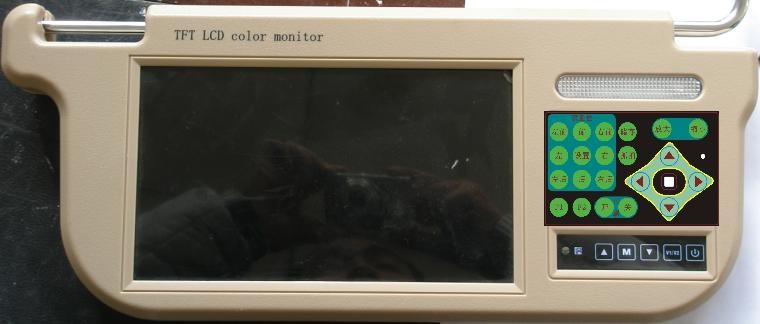

可控制遮陽板液晶監視屏

JS-09

l 屏幕尺寸：9.2寸 （16：9）

l 解 析 度：800(W) x RGB x 480(H)

l 制    式：PAL/NTSC

l 電    源：DC 12V

l 功    率：約10W

l 內置喇叭 0.5W

l 內置三維鍵盤功能，實現對車頂攝像機的變焦、方向控制

l 內置抓拍功能

無線麥克風

UT37

l 頻率范圍UHF 682 698 MHz

l 支持雙方、三方通話功能

l IF射頻功率 10 mW (最大) 通信距離空曠地達到100米

l 頻率穩定度 +/- 0.005% 最大誤差 +/- 15 KHz

硬盤

西部數據

500G，滿足45天存儲需要

學習型遙控器

可在車外30米內無線控制車載攝像頭，一機一碼。

輔材

根據車輛設計，安裝美觀，安全

項目

明細

性能說明

視頻

輸入

輸出

視頻輸入

1-4路視頻輸入。接攝像機， 75歐匹配阻抗

視頻輸出

1路視頻輸出，接顯示屏。或同時輸出4路攝像機的4合1視頻，或其中一路，或輸出外界的AV視頻（車輛信息）。

磁盤存儲

4路D1視頻，每路0.1~25Fps單獨設置，可選CIF。H.264壓縮

無線上傳

4路D1視頻；CIF可選，H.264壓縮；200KPS情況下可達18Fps

手機觀看

支持CIF/QCIF/QVGA三種格式可選。

雙向

音頻

同步音頻

4路LineIn輸入，視頻同步傳輸；觀看視頻時可打開偵聽，或伴音錄像。

1路輸出，觀看視頻時PC上Mic輸入語音，從設備上輸出。

輸出1

對講輸入

無線LineIn音頻輸入，語音、視頻不綁定，語音單獨實現對講；

對講輸出

音頻編碼

當前G723/ADPCM/AMR三種有效壓縮方式可選

網絡

有線

RJ45，10M/100M，內置標準TCP/IP協議棧，可配置設備參數、和觀看視頻、下載錄像等。

無線

無線單卡或雙卡，3G模塊（支持3類：移動TDSCDMA.電信EVDO.聯通WCDMA），自適應網絡帶寬方式傳輸視頻

定位

GPS

信息包含經緯度、速度、方向；視頻上疊加GPS信息。定位需配合GIS地圖使用。客戶端監視器軟件中調用GIS地圖

地圖引擎

地圖格式支持SupperMap/Arcinfo/MapInfo/GoogleMap等，監視器集成SupperMap/ArcGis/MapABC等地圖引擎。

地圖功能

定位、電子圍欄、軌跡跟蹤、軌跡回放、超速報警等等

I/O

串口

輸入

4組無源開關量輸入，常接開關量報警器

輸出

2組繼電器輸出，1組常開，1組常閉；繼電器能承受最大負荷20W。

485

1組RS485串口，一般接云臺

232

1組RS32，一般用于數據透明傳輸

云臺

協議

支持Pelco-D，Pelco-P，索尼D70，三星等7種協議

電源

輸入

1組；DC 8V~32V

輸出

6組DC12V輸出，供攝像機，顯示屏等外設供電，總輸出最大功率20W，智能電源管理，在低于10.5V自動關機

硬盤

SATA

S內置，ATA接口，定期覆蓋或磁盤滿自動覆蓋舊文件，支持2000GB以上空間，CEFS（流式存儲技術）存儲結構。

外觀

重量

約3.1Kg（無磁盤時）

功率

工作狀態約8W，待機狀態0.3W，下線狀態6W（無磁盤，無負載時）

溫度

工作環境溫度范圍：零下25攝氏度~零上55攝氏度

產品名稱

渠道價

行業價

TR-CA2010

45360

58968
